• Versatilidad

    Versatilidad

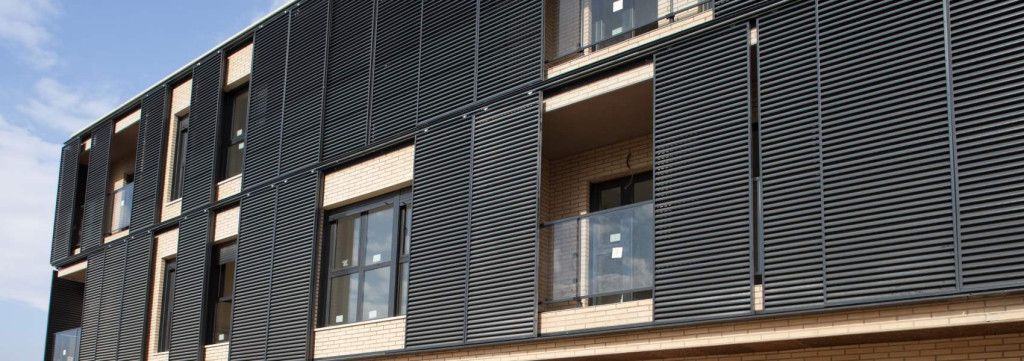

    El diseño continuo del Panel Aluacero permite cubrir infinidad de necesidades. Consulte el apartado de APLICACIONES.
  • Seguridad

    Seguridad

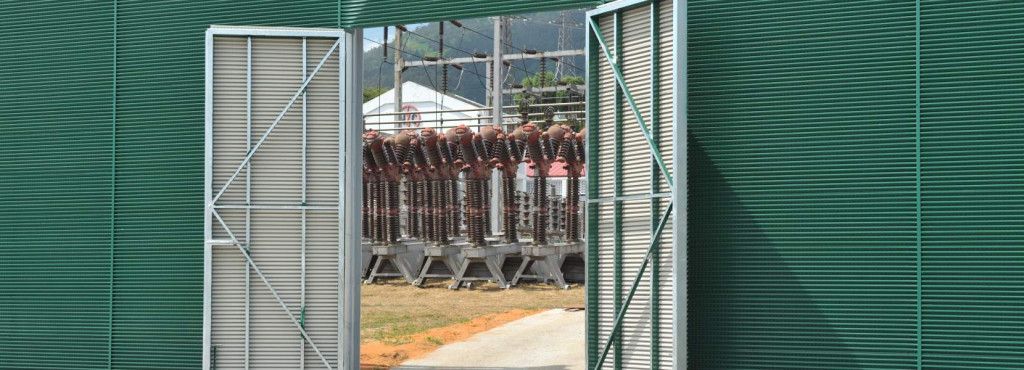

    Los montajes tradicionales lama a lama suelen ser vulnerables a golpes y palanqueo. El diseño del Panel Aluacero evita el palanqueo, y presenta categoría 1 en resistencia contra impactos.
  • Economía

    Economía

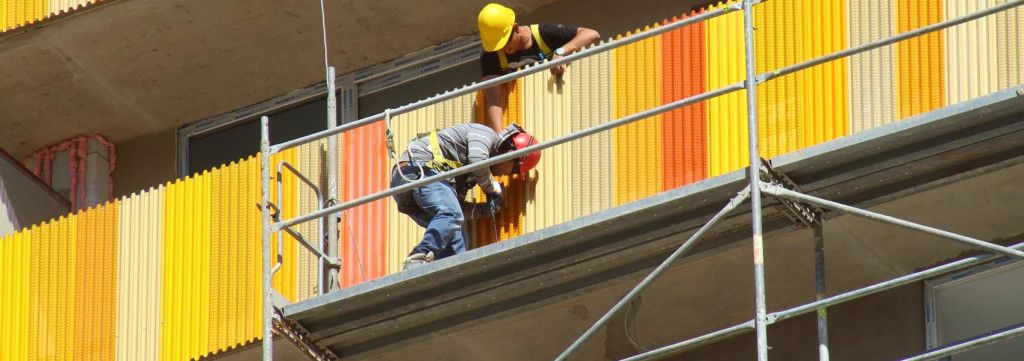

    Sin soldaduras, sin lentos procesos lama a lama, sin necesidad de nivelar cada una o clipearlas... Las posibilidades son enormes, y la instalación, sencilla.
  • Privacidad

    Privacidad

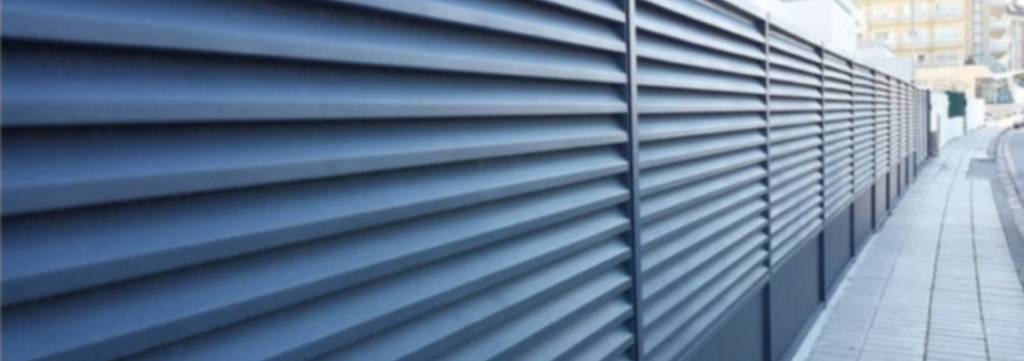

    Bloquean completamente la visión desde el exterior.

Los Paneles Aluacero aportan seguridad, versatilidad, facilidad de montaje, impermeabilidad, insonorización...

Sus ventajas comparativas respecto a las lamas individuales hacen que éstas resulten prácticamente obsoletas. Con un ahorro en mano de obra superior al 80 por ciento, los Paneles Aluacero son además un referente en cuanto a estética y seguridad.

En función de la fuerza del viento, podemos llegar hasta los 3 metros entre puntos de anclaje para el acero, o hasta los 2,5 metros para el aluminio, gracias a la resistencia mecánica que aportan sus pliegues.

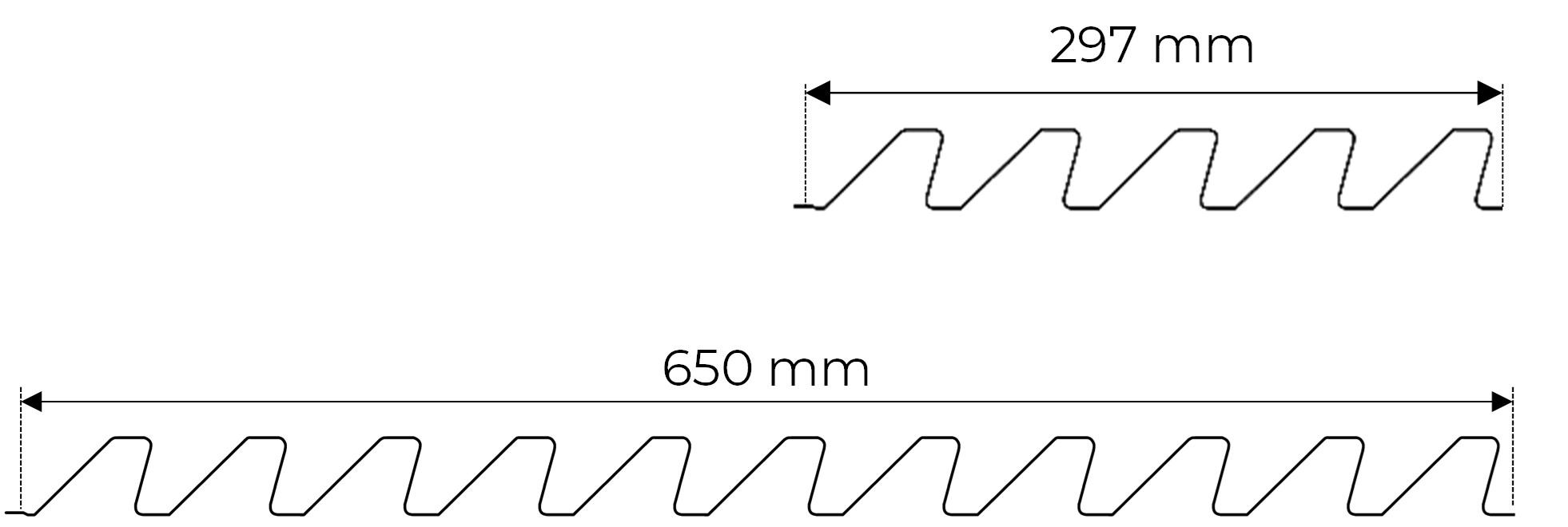

Se fabrica en dos formatos, 5 y 11 lamas, de 297 y 650 mm, respectivamente:

planos de paneles aluacero de 5 y 11 lamas



Los Paneles Aluacero se fabrican en 5 formatos diferentes, ciego, con ventanas, microperforado, multiperforado y eolo:

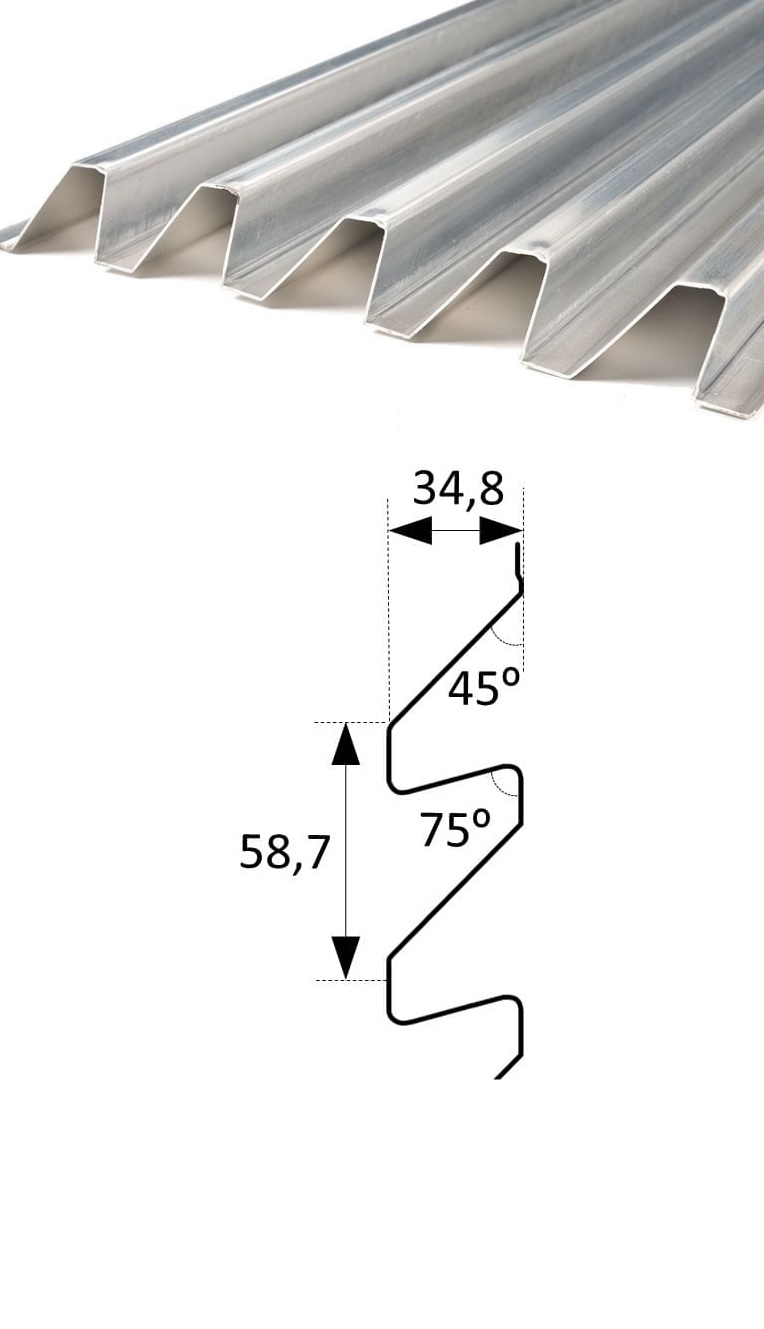

  • CIEGO

    CIEGO

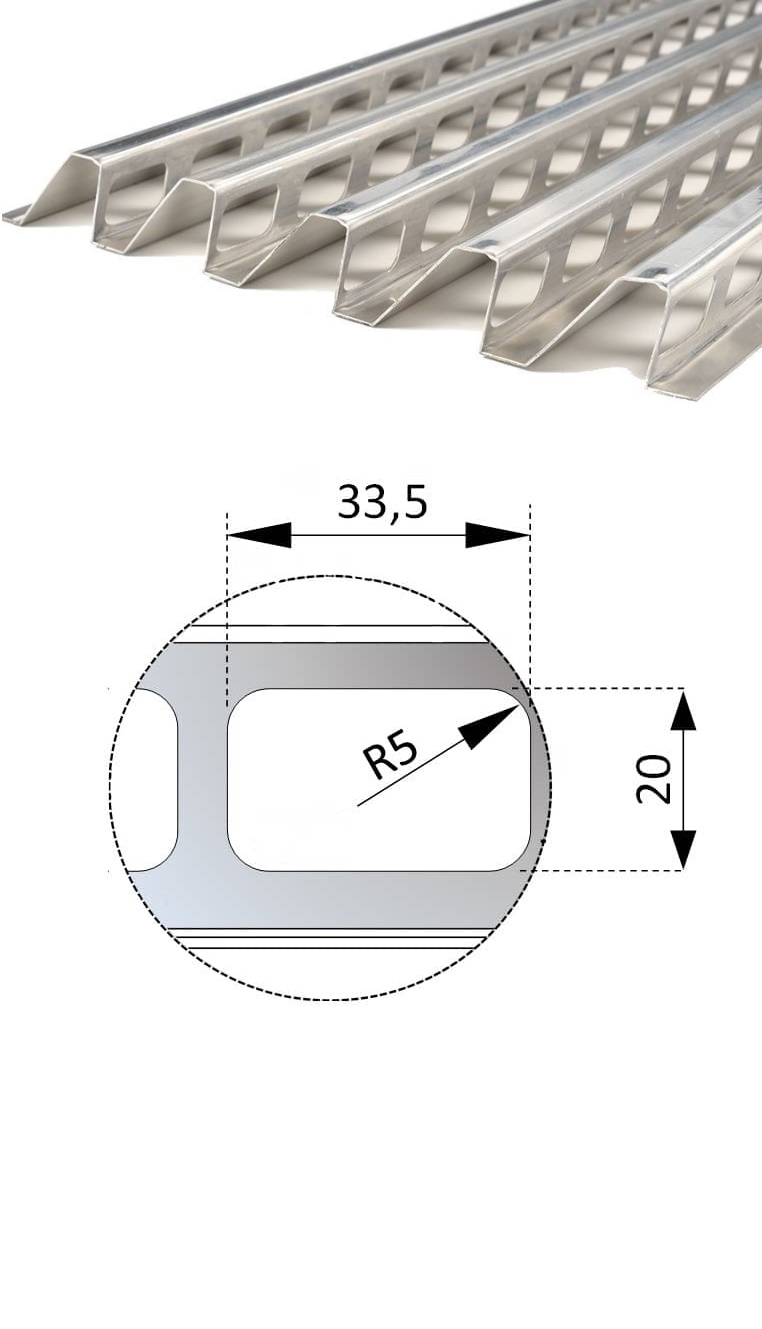

  • VENTANAS

    VENTANAS

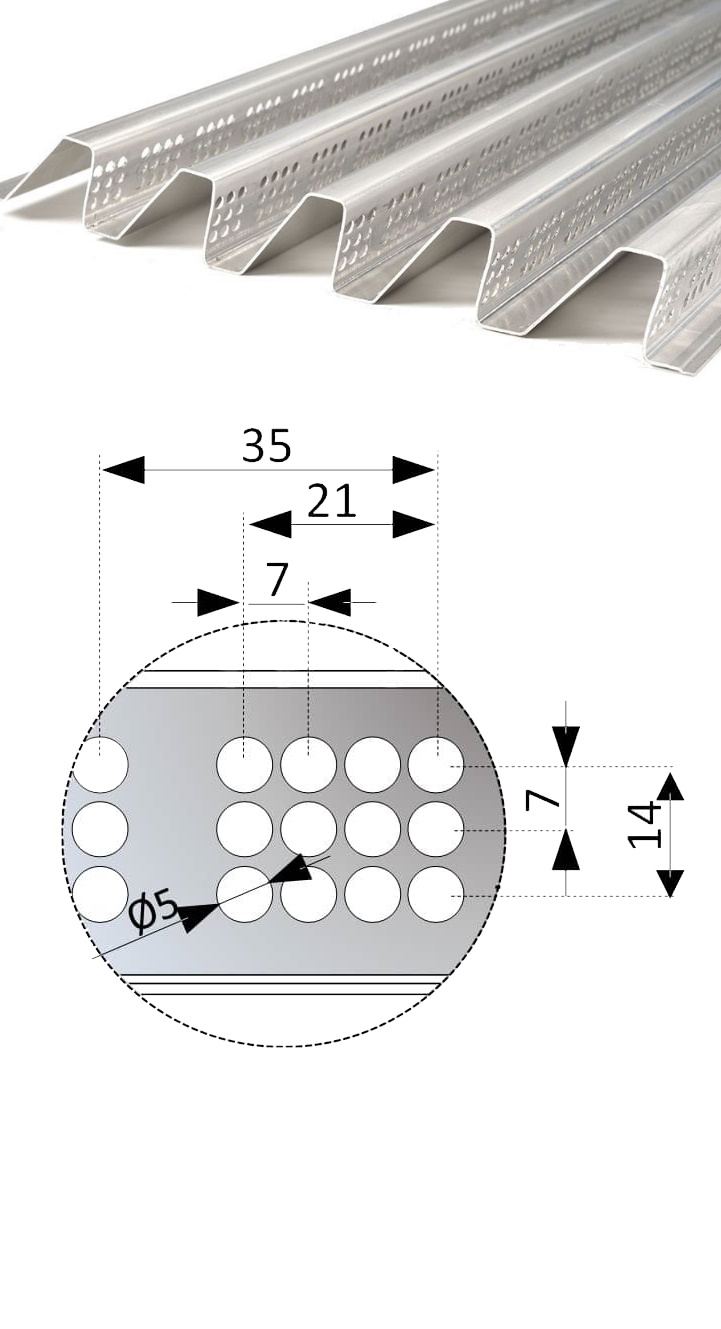

  • MICROPERFORADO

    MICROPERFORADO

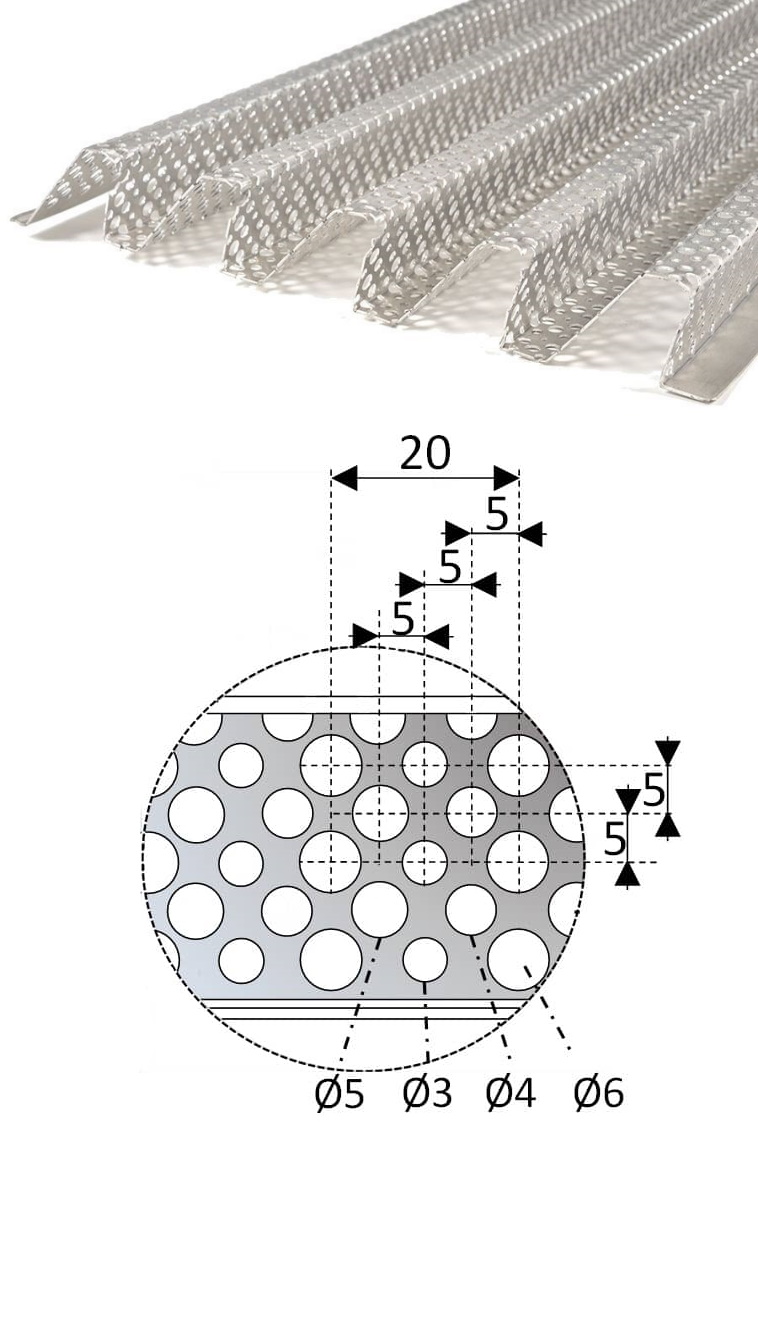

  • MULTIPERFORADO

    MULTIPERFORADO

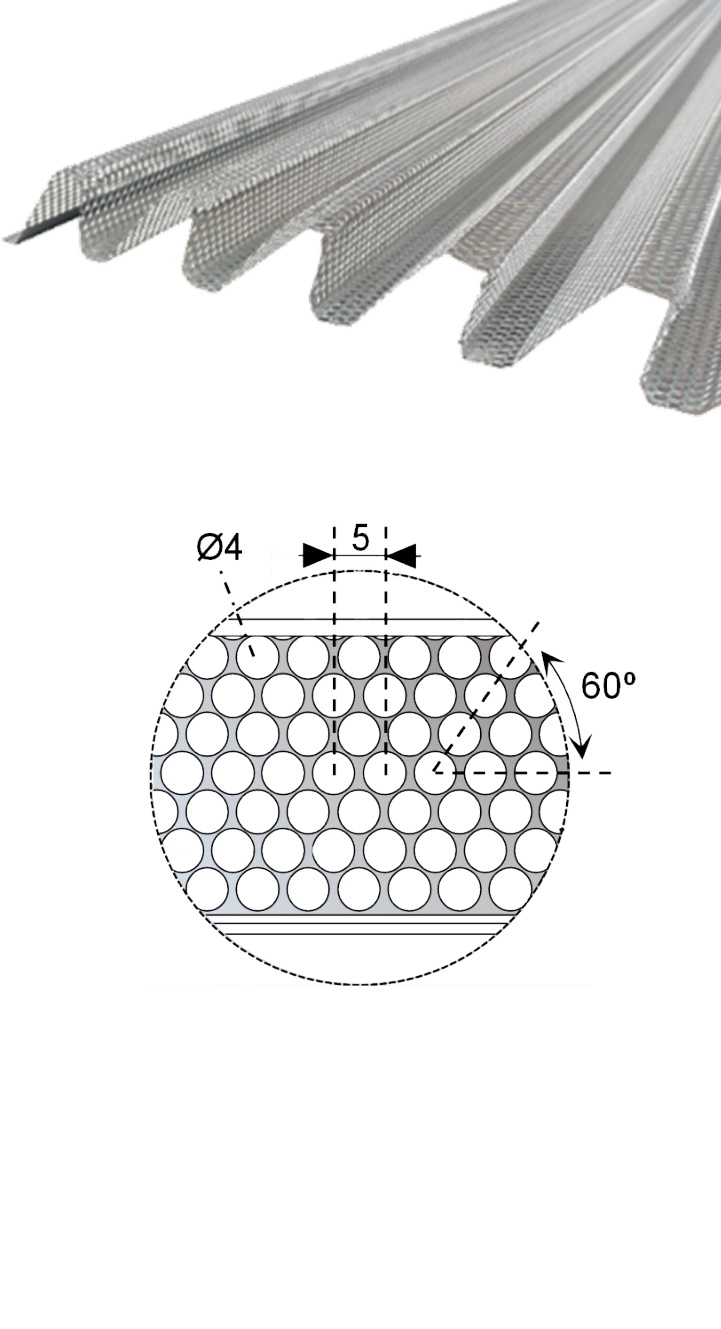

  • EOLO

    EOLO

La ventilación con el Panel Aluacero

Ventajas competitivas

Una de las ventajas competitivas del Panel Aluacero es la posibilidad de realizar rejillas de ventilación de gran calibre con muchísima facilidad, manteniendo la seguridad y sin que las lamas se deformen o dejen de ser paralelas.

De este modo podemos tener, por ejemplo, un parking cerrado pero perfectamente ventilado, sin necesidad de recurrir a ventilación forzada.

Pero... ¿si necesito algo más concreto?

En ocasiones necesitamos una capacidad de ventilación más específica, es decir, algo que permita el paso de un determinado caudal de aire a través de un hueco concreto. O también, saber qué tamaño mínimo de rejilla necesito para alcanzar la ventilación requerida.

Para todo esto, hemos caracterizado los diferentes modelos del panel Aluacero mediante ensayos en túnel de viento. Con ello, pudimos definir para cada modelo el coeficiente de pérdida de carga (el informe de ensayo está disponible para nuestros clientes).

La pérdida de presión

La pérdida de presión de una rejilla de un tamaño concreto interpuesta en un determinado flujo de aire nos indica la medida en que esta se opone al paso del aire. Y, a falta de necesidades más específicas, suele considerarse inaceptable una pérdida de presión superior a 50 Pa (En cualquier caso, es recomendable seguir las especificaciones del fabricante y las normativas). La pérdida de presión (∆P) en Pascales es:

Donde:

  • k* es el coeficiente de pérdida de carga del panel, que para el modelo ventanas es 52.08, para el microperforado es 53,80 y para el modelo multiperforado es 6.05.
  • ρ es la densidad del aire, típicamente 1.2 kg/m3
  • v es la velocidad del aire (caudal/tamaño de rejilla), en m/s

Resolviendo un pequeño ejemplo...

A modo de ejemplo, si tenemos un hueco de 0.65x3 m (área de 2 m2) y una caudal de aire de 5000 m3/h (1.39 m3/s), La velocidad del aire sería:

Para panel microperforado, por ejemplo:

En este caso, la pérdida de carga sería aceptable, siguiendo el criterio típico de los 50 Pa.



Ojo con la distancia entre la rejilla y el equipo

De todas maneras, es importante tener en cuenta que estos cálculos no están considerando la distancia entre los equipos de ventilación (si los hubiera) y la rejilla. Cuando los equipos están excesivamente cerca de la rejilla, puede ocurrir que la superficie efectiva de a misma sea muy inferior al área total. Es importante en este sentido considerar las indicaciones del fabricante del equipo de ventilación, que suele indicar el espacio libre que debe tener el equipo a su alrededor.

Calculadora de pérdida de carga

Para facilitar los cálculos de pérdida de presión, ponemos a su disposición la siguiente calculadora. Por favor, utilizar con precaución, teniendo en cuenta las diferentes consideraciones mencionadas en los puntos anteriores.

Calculadora de pérdida de carga

Calculadora de pérdida de carga

Resultados:

Área: m2

Velocidad: m/s

Pérdida de carga: Pa
