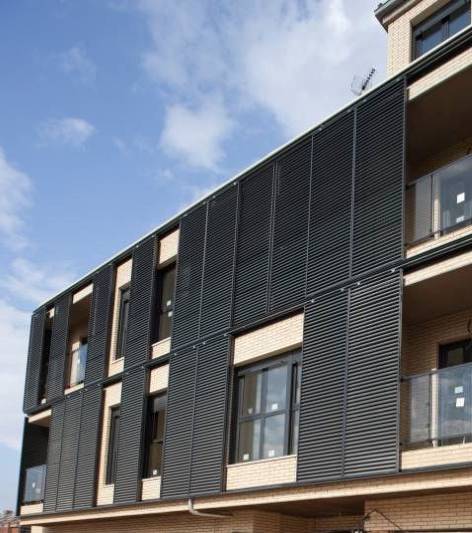

Versatilidade

O design contínuo do Painel Aluacero permite responder a uma infinidade de necessidades. Consulte a secção de APLICAÇÕES.

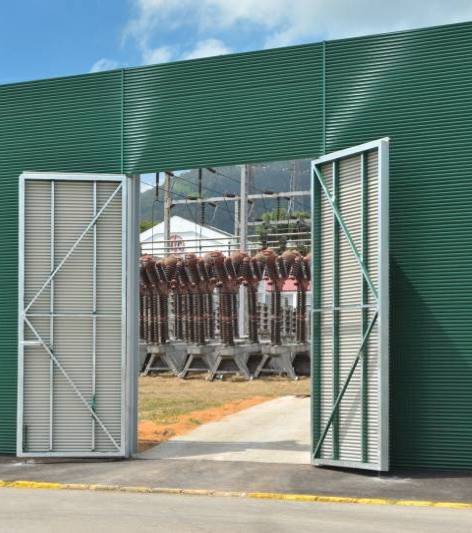

Segurança

As montagens tradicionais lâmina a lâmina costumam ser vulneráveis a impactos e alavancagem. O design do Painel Aluacero evita a alavancagem e apresenta categoria 1 de resistência ao impacto.

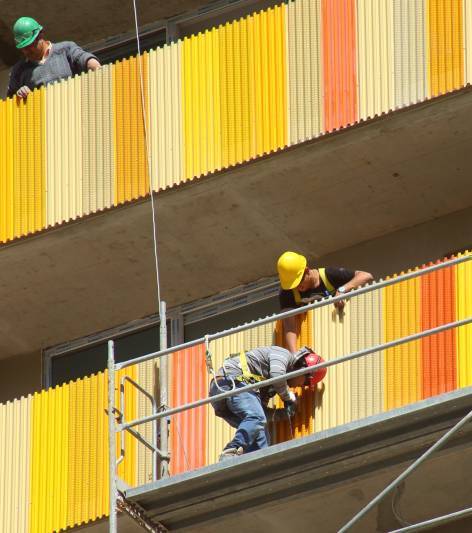

Economía

Sem soldaduras, sem processos lentos lâmina a lâmina, sem necessidade de nivelar cada uma ou de as fixar individualmente... As possibilidades são enormes e a instalação, simples.

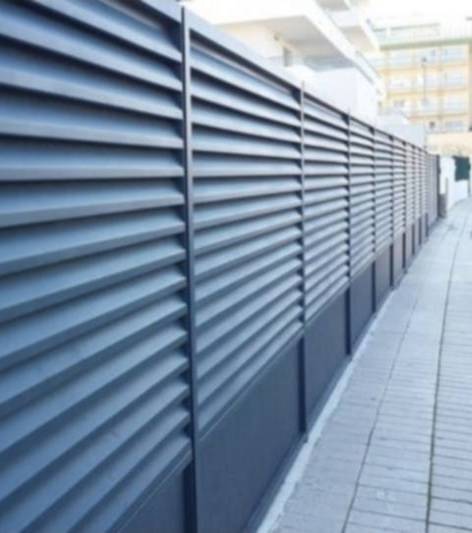

Privacidade

Bloqueiam completamente a visão a partir do exterior.

Principais Características

Os Painéis Aluacero proporcionam segurança, versatilidade, facilidade de montagem, impermeabilidade, insonorização, etc.

As suas vantagens comparativas em relação às lâminas individuais fazem com que estas sejam praticamente obsoletas. Com uma poupança em mão-de-obra superior a 80 por cento, os Painéis Aluacero são, além disso, uma referência em termos de estética e segurança.

Dependendo da força do vento, pode-se chegar até aos 3 metros entre pontos de ancoragem para o aço, ou até aos 2,5 metros para o alumínio, graças à resistência mecânica que as suas dobras proporcionam.

São fabricados em dois formatos, 5 e 11 lâminas, de 297 e 650 mm, respetivamente:

planos de paneles aluacero de 5 y 11 lamas



Os Painéis Aluacero são fabricados em 5 formatos diferentes, cego, com janelas, microperfurado, multiperfurado e éolo:

CIEGO

VENTANAS

MICROPERFORADO

MULTIPERFORADO

EOLO

La ventilación con el Panel Aluacero

Vantagens competitivas

Una de las ventajas competitivas del Panel Aluacero es la posibilidad de realizar rejillas de ventilación de gran calibre con muchísima facilidad, manteniendo la seguridad y sin que las lamas se deformen o dejen de ser paralelas.

De este modo podemos tener, por ejemplo, un parking cerrado pero perfectamente ventilado, sin necesidad de recurrir a ventilación forzada.

Mas... e se eu precisar de algo mais específico?

Por vezes necessitamos de uma capacidade de ventilação mais específica, ou seja, algo que permita a passagem de um determinado caudal de ar através de uma abertura concreta. Ou então, saber qual o tamanho mínimo de grelha necessário para alcançar a ventilação requerida.

Para isso, caracterizámos os diferentes modelos do Painel Aluacero através de ensaios em túnel de vento. Assim, foi possível definir para cada modelo o coeficiente de perda de carga (o relatório de ensaio está disponível para os nossos clientes).

A perda de pressão

A perda de pressão de uma grelha de determinada dimensão inserida num certo fluxo de ar indica o grau em que esta se opõe à passagem do ar. E, na ausência de requisitos mais específicos, considera-se normalmente inaceitável uma perda de pressão superior a 50 Pa (em qualquer caso, recomenda-se seguir as especificações do fabricante e as normas aplicáveis).

A perda de pressão (∆P) em Pascais é:

Onde:

  • k* é o coeficiente de perda de carga do painel, sendo 52.08 para o modelo janelas, 53,80 para o microperfurado e 6.05 para o modelo multiperfurado.
  • ρ é a densidade do ar, tipicamente 1.2 kg/m3
  • v é a velocidade do ar (caudal/tamanho da grelha), em m/s
Resolvendo um pequeno exemplo...

A título de exemplo, se tivermos uma abertura de 0.65x3 m (área de 2 m2) e um caudal de ar de 5000 m3/h (1.39 m3/s), a velocidade do ar seria:

Para o painel microperfurado, por exemplo:

Neste caso, a perda de carga seria aceitável, seguindo o critério típico dos 50 Pa.



Atenção à distância entre a grelha e o equipamento

De qualquer forma, é importante ter em conta que estes cálculos não consideram a distância entre os equipamentos de ventilação (caso existam) e a grelha. Quando os equipamentos estão excessivamente próximos da grelha, pode acontecer que a sua superfície efetiva seja muito inferior à área total. Neste sentido, é importante considerar as indicações do fabricante do equipamento de ventilação, que normalmente especifica o espaço livre que o equipamento deve ter ao seu redor.

Calculadora de perda de carga

Para facilitar os cálculos de perda de pressão, colocamos à sua disposição a seguinte calculadora. Por favor, utilize-a com precaução, tendo em conta as diferentes considerações mencionadas nos pontos anteriores.

Calculadora de perda de carga

Calculadora de perda de carga

Resultados:

Área: m2

Velocidade: m/s

Perda de carga: Pa
